Variador estándar MOVIFIT®-FC – Classic

Nuestro variador descentralizado se utiliza allí donde la filosofía de la instalación incluye electrónica de variador cercana al motor. Un amplio volumen de funciones y un innovador concepto del dispositivo con muchas ventajas de tiempo y dinero en la instalación, el funcionamiento y el servicio.

MOVIFIT®-FC para tareas de transporte exigente con concepto de accionamiento descentralizado

Variador estándar MOVIFIT®-FC
Variador estándar MOVIFIT®-FC
Variador estándar MOVIFIT®-FC

El accionamiento, fácil. Nuestro variador estándar descentralizado MOVIFIT®-FC en la versión como nivel funcional Classic ofrece un amplio espectro de funcionalidad de accionamiento. Desde la regulación de velocidad sencilla hasta el funcionamiento de ejes de elevación sencillos es todo posible. Amplia funcionalidad de seguridad y el funcionamiento en prácticamente todos los sistemas de bus de campo habituales para el uso en un extenso campo de aplicaciones.

Ahorre energía y opere su instalación eficientemente. Combine nuestro MOVIFIT®-FC con nuestros motores energéticamente eficientes DRU..J (motores IE4) y un control del freno eficiente.

Para las aplicaciones sencillas, no se precisa puesta en marcha. Interruptores DIP sencillos realizan los ajustes importantes y el variador se puede utilizar inmediatamente después. El control se realiza con perfiles de datos de proceso estandarizados mediante el PLC. Con nuestro "MOVIFIT®-Gateway-Configurator" dispone de sencillas posibilidades de configuración y diagnóstico, también en el caso de aplicaciones complejas.

Nuestro variador estándar MOVIFIT®-FC no destaca sólo en su interior. El elevado índice de protección IP65 viene de serie. Su robusta carcasa de fundición a presión de aluminio está dividida en unidad electrónica (EBOX) y unidad de conexión (ABOX). Una gran ventaja reside en el mecanismo de cierre con sólo un tornillo y en la función de cambio automático de aparato, que permite un montaje rápido y un cambio perfecto del aparato en caso de avería.

Ahorre también tiempo y dinero en la instalación. Gracias a la distribución en T para energía y comunicación, al interruptor de mantenimiento integrado y a las entradas y salidas digitales, se puede prescindir de los más diversos componentes adicionales externos durante la instalación.

La versión HygienicPlus, para el uso bajo condiciones ambientales especiales, por ejemplo, en las zonas húmedas en la industria de las bebidas, está disponible también de serie.

Obtenga más información en esta página sobre las variantes de conexión, detalles sobre la versión Hygienic, sobre las funciones de seguridad y el alcance funcional de nuestro software asociado (nivel funcional).

¡Déjenos asesorarle!

  • Nuestros expertos conocen su sector y sus necesidades.
  • Con nuestra red mundial estamos a su disposición en cualquier momento y en cualquier lugar.
  • Disponemos de los conocimientos y las herramientas para asesorarle óptimamente.

Principales ventajas

  • Extensa funcionalidad

    desde la regulación de velocidad hasta el posicionamiento de ejes de elevación sencillos, así como la disponibilidad de todos los sistemas de bus habituales.
  • Costes totales reducidos

    mediante control del freno energéticamente optimizado, el funcionamiento de motores IE2 a IE4, así como el ahorro en componentes externos.
  • Rápida disponibilidad de la instalación

    gracias a las conexiones enchufables, a la configuración con interruptores DIP, así como a un concepto global con sólo un tornillo.
  • Seguridad confirmada

    mediante el cumplimiento de opciones de seguridad certificadas de comunicación segura mediante desconexión segura hasta movimiento seguro.
  • Complejidad reducida

    mediante completa posibilidad de enchufe y funciones adicionales integradas (interruptor de mantenimiento, etc.) para una sencilla planificación de la instalación.

Propiedades

  • Variador de frecuencia descentralizado con amplio volumen de funciones
  • Regulación de velocidad constante, movimientos rítmicos, ejes de elevación sencillos
  • Distribución en T integrada para la tensión de alimentación y de control hasta 6 mm2
  • Gestión de freno energéticamente eficiente integrada para distintas tensiones de freno.
  • Resistencia de frenado opcionalmente interna (integrada en la ABOX) o externa
  • Interruptor de mantenimiento opcional
  • Conexión de encoder incremental opcional
  • Numerosas interfaces de comunicación integradas:
    • PROFIBUS® (opcionalmente PROFIsafe)
    • PROFINET® IO (opcionalmente, PROFIsafe)
      • PROFINET® IO mediante SC RJ POF
    • DeviceNETTM
    • EtherNETTM/IP
    • Modbus/TCP
  • Extensa funcionalidad de seguridad
  • Entradas y salidas digitales integradas
  • Puesta en marcha sencilla y rápida mediante interruptores DIP
  • Memoria de parámetros integrada
  • Amplio diagnóstico mediante LEDs
  • Parametrización y diagnóstico ampliados mediante MOVITOOLS® MotionStudio o bus de campo
  • Interfaces enchufables para energía, motor (potencia) y entradas y salidas
  • Robusta carcasa de aluminio
  • Índice de protección IP65 (opcionalmente IP69K)
  • Aprobación CE, UL y C-Tick

Datos técnicos

  • Rango de potencia desde 0,37 kW hasta 4 kW (en dos tamaños)
    • Tamaño BG1: 0,37 kW a 1,5 kW
    • Tamaño BG1: 2,2 kW a 4.0 kW
  • Rango de tensión 3 x 380 V a 500 V / 50 Hz a 60 Hz
  • 6 DI + 2 DI/O con nivel funcional Classic
  • 12 DI + 4 DI/O con el nivel funcional Classic y bus de campo PROFINET®

Variantes de conexión

El variador consta de una unidad electrónica (EBOX) y de la unidad de conexión que se muestra en la figura (ABOX). La caja de conexión (ABOX) del MOVIFIT® es como un gran conector y completamente pasiva. El mecanismo de cierre con un solo tornillo garantiza un montaje rápido y un cambio de dispositivo sin problemas en caso de avería o servicio. Se puede adquirir en dos versiones:

Caja de conexión MOVIFIT® Standard

Caja de conexión Standard (ABOX)

Todos los cables a conectar se introducen a través de prensaestopas en la ABOX y allí se realiza el cableado en bornas.

Caja de conexión MOVIFIT® Hybrid

Caja de conexión Hybrid (ABOX)

La caja de conexión Hybrid (ABOX) del MOVIFIT® ofrece la posibilidad de realizar diversas conexiones como enchufables. Los cables de alimentación y los cables del motor se introducen a través de prensaestopas en la ABOX y allí se realiza el cableado en bornas. Para las entradas y salidas digitales se han previsto conectores M12. El sistema de bus se puede conectar mediante conectores. Los conectores de bus se diferencian en función del bus de campo que se utilice.

Nivel funcional

El nivel funcional especifica las funciones que desempeña el software asignado a las unidades MOVIFIT® en cuanto a:

  • Funcionalidad del software
  • Procesamiento de las entradas y salidas digitales
  • Control local de la instalación
  • Puesta en marcha, manejo y diagnóstico

Nivel funcional "Classic"

Funcionalidades sencillas y estandarizadas

  • "Easy-Mode": es posible una sencilla puesta en marcha mediante interruptores DIP
  • Funcionalidad de accionamiento estandarizada
  • Control como pasarela de bus de campo
  • Posibilidades de configuración y diagnóstico ampliadas mediante el Gateway-Configurator

Seguridad funcional

Seguridad funcional: safetyDRIVE

¡Vigilancia y reacción seguras! Desde la desconexión segura (STO) hasta las funciones de seguridad dependientes de la velocidad (SDI, SLS). Nuestro distribuidor se puede adquirir en distintas versiones de seguridad técnica y opciones también en combinación con MOVIMOT®.

El control de las funciones se puede realizar mediante bornas seguras o mediante PROFISAFE. En el funcionamiento autárquico, nuestra opción de seguridad S12 puede realizar un evaluación, procesamiento y desconexión locales de las señales y funciones de seguridad. En el funcionamiento autárquico no se necesita un control de seguridad de nivel superior.

safetyDRIVE

es nuestra contribución a la seguridad de sus instalaciones y máquinas. Junto a la funcionalmente segura técnica de accionamiento, también le ofrecemos diversos Servicios Safety. Con safetyDRIVE evitará accidentes laborales, pudiendo reducir al mismo tiempo los costes en zonas de seguridad y aumentar la productividad.

Aquí encontrará más información sobre safetyDRIVE y la Directiva CE sobre máquinas 2006/42/CE.

Función de seguridad en el MOVIMOT®

Motorreductor con variador MOVIMOT®

Tecnología de seguridad integrada en nuestro motorreductor con variador MOVIMOT®

Funciones de seguridad conforme a IEC 61800-5-2:

  • Desconexión segura (STO)
  • Parada segura SS1(a) y SS1 (c)
  • Movimiento seguro (SDI, SLS)
  • Aprobación conforme a:
    • Categoría 3 según EN 954-1
    • Performance Level d según EN ISO 13849-1
    • SIL 2 según IEC 61800-5-2

Opciones de seguridad MOVIFIT® S11 y S12

Cerrar tabla
MOVIFIT® Seguridad funcional: MOVIFIT®-FC
Opción de seguridad S11 S12
En detalle Módulo electrónico de seguridad con entradas y salidas seguras Tarjeta opcional parametrizable con entradas y salidas seguras

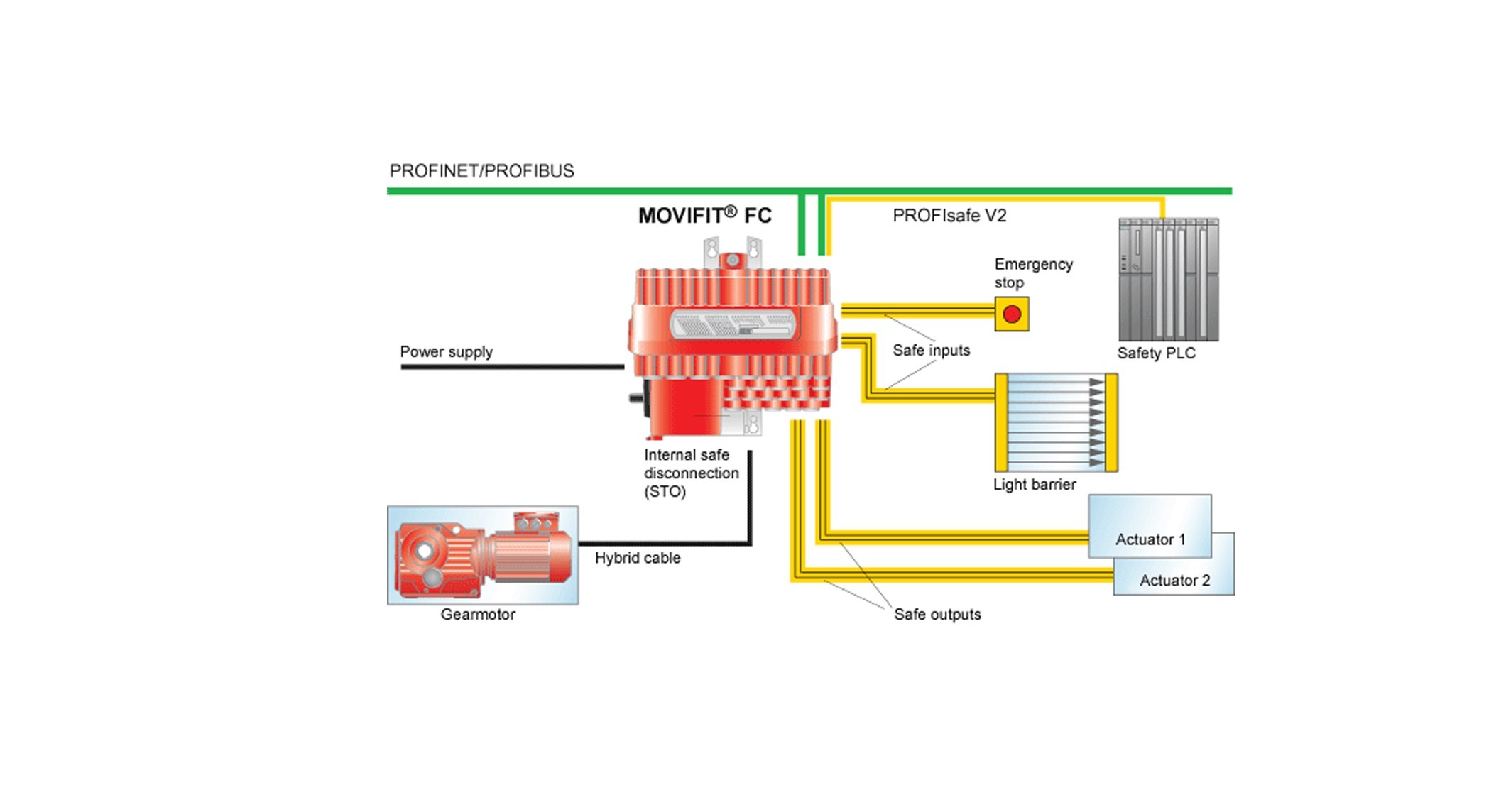

Representación esquemática MOVIFIT®-FC – Opción de seguridad S11
representación más grande – haga clic aquí (JPG)
MOVIFIT®-FC – Opción de seguridad S12
representación más grande – haga clic aquí (JPG)
Comunicación PROFIsafe PROFIsafe
Funciones de seguridad conforme a IEC 61800-5-2

  • Desconexión segura (STO)
  • Parada segura SS1(c)

  • Desconexión segura (STO)
  • Parada segura (SS1(a), SS1(c))
  • Movimiento seguro (SDI, SLS)

Entradas y salidas seguras

  • 2 entradas seguras bipolares (F-DI)
  • 2 salidas seguras bipolares (F-DO)
  • 1 salida segura bipolar para la parada segura del accionamiento (F-DO_STO)
















Dos variantes:

S12A

  • 2 entradas seguras bipolares F-DI (con capacidad OSSD)
  • 2 salidas de pulsos
  • 1 salida segura bipolar F-DO
  • 1 salida segura bipolar para la parada segura del accionamiento (STO)


S12B

  • 4 entradas seguras bipolares F-DI (con capacidad OSSD)
  • 2 salidas de pulsos
  • 1 salida segura bioplar interna (STO)

Funcionamiento Bus de campo en PROFIsafe Bus de campo en PROFIsafe y funcionamiento autárquico
En este lugar hemos guardado una tabla para usted

Diseño higiénico

MOVIFIT®-FC en versión Hygienic Design

Con nuestra versión HygienicPlus cumplirá los elevados requisitos de higiene de la industria de las bebidas y la industria alimentaria, así como de la industria química y farmacéutica. Amplíe el diseño ya optimizado para el campo del MOVIFIT®-FC y disponga de las condiciones óptimas para la utilización en zonas húmedas.

  • Índice de protección IP69K según DIN 40050-9 (carcasa MOVIFIT® cerrada así como todas las entradas de cables selladas según el correspondiente índice de protección IP)
  • Carcasa de fácil limpieza (Self-Draining-Design)
  • Recubrimiento de superficie con antiadherente
  • Superficie con gran resistencia frente a daños mecánicos
  • Tolera agentes de limpieza con las siguientes características:
  • Baja sensibilidad frente a oscilaciones de temperatura
  • Condensación
  • Efecto de vacío (compensación de presión)

Eficiencia energética

Modo de regulación eficiente para motores IE2 a IE4 y control del freno energéticamente optimizado. Opere su instalación eficientemente con nuestro variador estándar MOVIFIT®-FC. Escalonado y escalable en función de las necesidades del cliente final.

Cerrar tabla
Clases de grado de rendimiento IE1
Eficiencia
estándar

IE2
Eficiencia
alta

IE3
Eficiencia
Premium

IE4
Eficiencia
Super
Premium
Motores Line Start Permanent Magnet (LSPM) de la serie DR..   DRE 80MJ4 DRP 90MJ4 DRU 90LJ4
Motores CA de la serie DR.. DRS 90M4 DRE 90L4 DRP 100M4
En este lugar hemos guardado una tabla para usted

Áreas de aplicación

En las flexibles soluciones de accionamiento orientadas al campo MOVIFIT®-FC, el enfoque se dirige a aplicaciones de transporte complejas y aplicaciones de elevación sencillas en la industria del transporte y la logística, en la industria del automóvil, así como en la industria alimentaria y la industria de las bebidas:

  • Transportador de palets dinámico
  • Técnica de transporte por trineos sencilla
  • Aplicaciones de elevación pequeñas y sencillas
  • Mesas giratorias
  • Unidad de transferencia en ángulo
  • Transporte de contenedores y cajas
  • Transporte de maletas
  • Transportador de acumulación
  • Ejes de desplazamiento, control de agujas, bloqueo en aerovías
